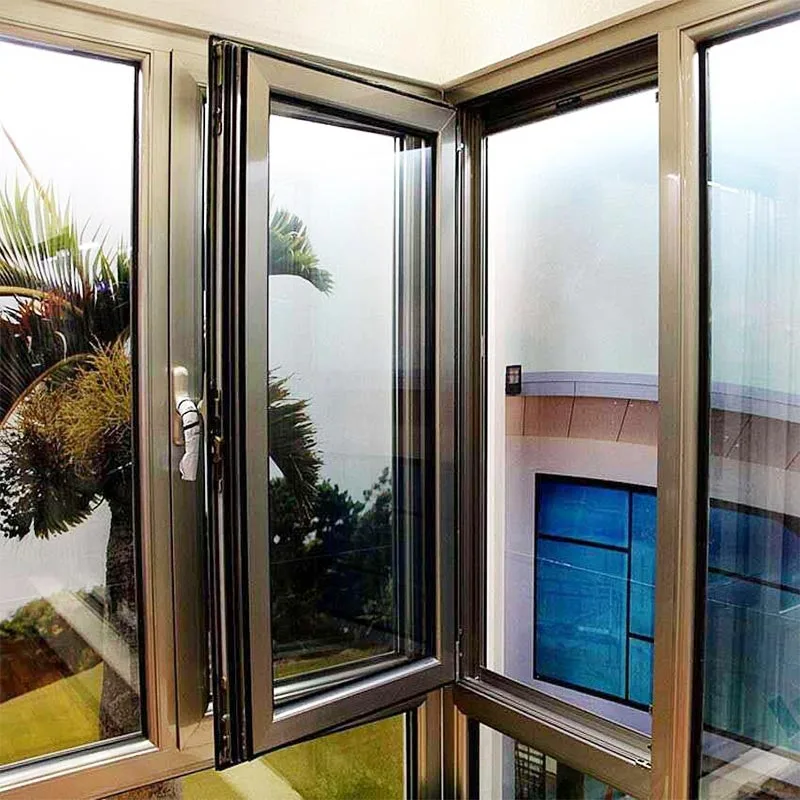

Tepelně izolační okna z hliníkové slitiny

Co jsou tepelně rozbitná okna z hliníkové slitiny?

Okna z hliníkové slitiny s tepelnou izolací v tovární kvalitě (také známá jako okna z hliníkové slitiny s tepelnou izolací) jsou energeticky úsporná stavební okna vyvinutá na základě technologie „tepelného přerušení“. Základní definice je: by vložení tepelně izolačního pásu s nízkou tepelnou vodivostí (hlavně nylonový tepelně izolační pás PA66 obsahující 25 % vyztužení skleněnými vlákny) v rámci profilu z hliníkové slitiny je profil rozdělen na samostatné vnitřní a venkovní konstrukce, tvořící kompozitní dutinu „hliník-tepelně lámavý pás-hliník“, čímž se strukturálně řeže mimo dráhu vedení tepla kovu.

Mezi jeho základní vlastnosti patří:

1. Konstrukční princip: Tepelně lomená okna z hliníkové slitiny obsahují tepelnou izolaci s nízkou tepelnou vodivostí pásy v hliníkových profilech, které tvoří kompozitní dutinu „hliník-tepelná izolace pás-hliník“. Toto účinně blokuje tepelné mosty, řeší problémy rychlého vedení tepla a špatné izolace v tradičních hliníková okna, při zachování výhod pevnosti hliníku a snadného zpracování.

2. Materiálové standardy: Všechny profily oken z tepelně lomených hliníkových slitin splňují národní normu GB/T 5237-2017 standardní požadavky, s tloušťkou stěny 1,4–2,0 mm. Tepelně izolační pás je vyroben z materiálu PA66, v kombinaci s okny s dvojitým zasklením (běžně 5mm+20A+5mm struktura) a těsnícími pásy EPDM pro vytvoření kompletní tepelná izolace, zvuková izolace a vodotěsný systém.

3. Stabilní výkon: Tepelně poškozená okna z hliníkové slitiny dosahují tepelné izolace (K-hodnota 2,23–2,94 W/(m²·K)) a zvukovou izolaci (30–40 W/(m²·K)) díky vícedutinovému designu a vícenásobnému těsnění. Mezi vlastnosti patří odolnost vůči tlak vzduchu (dB), ochrana proti vloupání, hydroizolace a prevence kondenzace, splňující energetickou úsporu zelených budov požadavky.

Použitelný scénář

Okna z hliníkové slitiny Thermal Break jsou vhodná pro obytné budovy, komerční budovy, výškové budovy projekty a další scénáře. Jsou vhodné zejména do prostředí s velkými teplotními rozdíly, silné hlukové znečištění nebo vysoké požadavky na úsporu energie. Mohou být řešena jako špaletová, posuvná okna a další způsoby otevírání podle potřeb a podporují personalizované přizpůsobení.

Výrobní proces

Krok 1: Nákup surovin a vstupní kontrola

Základem je výběr vysoce kvalitních surovin a testování shody, které je základní zárukou za výkon oken z hliníkových slitin Thermal Break. Pouze základní suroviny, které splňují národní normy jsou používány a podřadné náhražky jsou odmítány.

1. Nákup suroviny: hliníkové profily 6063-T5 (hlavní tloušťka stěny 2,0 mm pro domácnost dekorace/strojírenství), nylonové termoizolační pásy PA66 (obsahující 25% vyztužení skelnými vlákny), Xinyi 3C certifikované tvrzené sklo, těsnící pásky z kompozitní pěny EPDM, kování od značek jako Paige/Ruinas, lepené rohové konzoly, síť z nerezové oceli 304 atd.;

2. Vstupní kontrola: Ověřte osvědčení o kvalifikaci suroviny (jako je certifikace skla 3C, profil protokoly o zkouškách materiálu), změřte tloušťku stěny profilu, tepelnou vodivost pásku tepelné izolace a sklo tloušťku a oddělit deformované a vadné suroviny, aby se zajistilo, že každá šarže surovin splňuje výrobní standardy.

Krok 2: Přesné obrábění hliníkových profilů (obrábění/frézování/děrování)

Plně CNC obrábění zajišťuje rozměrovou přesnost, která vyhovuje požadavkům na velikost personalizované domácí dekorace přizpůsobení a standardizovaná hromadná výroba ve strojírenských projektech s chybami kontrolovanými do 0,1 mm.

1. CNC Blanking: Na základě konstrukčních výkresů (zakázkové/technické zakázky) se k řezání používají CNC přesné řezací pily hliníkových profilů na pevnou délku. Po řezání se čelní plochy profilů zbaví otřepů, aby se zabránilo poškrábání následné komponenty.

2. Přesné frézování: CNC frézky se používají k obrábění drážek závěsů, drážek pro tepelnou izolaci, odvodňovací drážky, drážky uzamykacího bodu atd., zajišťující přesnou hloubku a polohu drážky, položení základu pro následná montáž.

3. CNC děrování: CNC děrovací stroje se používají k obrábění montážních otvorů a spojovacích otvorů pro okenní rámy a křídla, zabraňující odchylkám polohy otvoru při ručním děrování a zajištění bezpečné instalace kování a příslušenství.

Krok 3: Proces tepelného lámání jádra – vložení pásku tepelné izolace a kompozitní válcování profilu

Toto je základní proces při výrobě oken z hliníkové slitiny s tepelným zlomem, který přímo určuje jejich tepelnou izolaci izolační výkon. Tento proces vytváří kompozitní tepelně dělenou strukturu „hliníkové tepelné izolace pásový hliník,“ přeruší dráhu vedení tepla kovu.

1. Vložení pásku tepelné izolace: Nylonové pásy tepelné izolace PA66 se přesně a hladce vkládají do vyhrazené tepelně izolační drážky hliníkového profilu zajišťující těsné uchycení mezi pásem a pásem drážka bez uvolnění nebo nesouososti.

2. CNC Rolling Composite: Hliníkový profil s vloženým tepelně izolačním pásem je umístěn do CNC válcování stroj. Válcováním se hliníkový profil a tepelně izolační pás těsně přitlačí k sobě a tvoří jeden celek tepelně zlomený hliníkový profil. Po laminaci se zkouší pevnost kompozitu, aby nedošlo k delaminaci popř oddělení při pozdějším použití, což zajišťuje stabilní tepelně izolační výkon.

Krok 4: Montáž rohu a vyztužení těsnění dutin

S využitím procesu "rohová montáž s vstřikováním lepidla + optimalizace dutiny" je tato metoda vhodná pro odolnost proti tlaku větru a požadavky na hydroizolaci různých scénářů, včetně výškových budov a vily.

1. Umístění rohové montáže: Prefabrikované tepelně lámané hliníkové profily se montují do okna rámy a křídla podle konstrukčních výkresů. Ke spojení se používají speciální lepicí injektážní rohové držáky rohy profilů, aby byl rám čtvercový a bez deformací.

2. Vstřikování vysokotlakého lepidla: Lepidlo pro montáž rohů se vstřikuje pod vysokým tlakem do mezer mezi rohové konzoly a profily. Poté, co lepidlo vyplní mezery a vytvrdne, vytvoří se utěsněná struktura rohů, což zvyšuje celkovou pevnost rámu a zabraňuje prosakování dešťové vody z rohů.

3. Úprava dutin: Do dutin profilu se podle potřeby plní izolační bavlna, aby se dále zlepšila tepelná odolnost izolace. Současně jsou v drenážních otvorech instalovány drenážní sítě, které zabraňují hmyzu a nečistotám vniknutí do dutin a ucpání drenážního systému.

Krok 5: Vlastní zpracování a těsnění izolačního skla

Sklo je základní složkou oken z hliníkových slitin Thermal Break, která poskytuje zvukovou izolaci, tepelnou izolaci, a přenos světla. Továrně přizpůsobené zpracování zajišťuje těsné utěsnění, zabraňuje zamlžování a vnikání vody později.

1. Základní zpracování skla: Tvrzené sklo se řeže na zakázkové rozměry. Hrany jsou broušené a zkosené, aby se zabránilo samovolné rozbití a škrábance po temperování.

2. Sestava izolačního skla: Rám izolačního skla je konstruován pomocí integrovaného ohýbaného hliníkového pásu. The řezané sklo se poté spojí s hliníkovým páskem, naplní se vysoušedlem a nastříkne se butylový tmel. první těsnění. Polysulfidový tmel/strukturální lepidlo se nanáší na vnější stranu pro druhé těsnění, které tvoří 5 mm + 20 A + 5mm (mainstream specifikace) izolační sklo.

3. Plnění inertním plynem: U špičkových zakázkových a projektových zakázek se argon plní do izolačního skla dutiny pro zlepšení tepelné a zvukové izolace a snížení kondenzace.

Krok 6: Montáž okna – Instalace skla a instalace příslušenství

Jedná se o modulární montážní proces přísně dodržující zásadu „vícenásobné těsnění a bezpečné uchycení“, aby byla zajištěna celkový těsnící výkon a provozní stabilita okna.

1. Montáž skla: Opracované izolační sklo je zapuštěno do skleněné drážky rámu/křídla okna. Těsnící pásy EPDM se instalují mezi sklo a profil a poté se připevňují přítlačnými páskami na sklo tvoří první vrstvu těsnění.

2. Instalace příslušenství: Těsnící pásy z kompozitní pěny EPDM se instalují postupně (na spoje profilů a otevírací mezery), abyste dosáhli vícenásobného těsnění pro celé okno. Současně jsou křídla z nerezové oceli 304 instalovány tak, aby vyhovovaly potřebám ochrany a větrání.

Krok 7: Instalace hardwaru a otevření funkce ladění

Kování přímo určuje plynulost otevírání okna, jeho vlastnosti proti krádeži a jeho trvanlivost. Po instalaci je celý proces odladěn, aby byla zajištěna bezproblémová uživatelská zkušenost.

1. Montáž hardwaru: Nainstalujte značkové panty, rukojeti, uzamykací body, převodové mechanismy a další hardware příslušenství dle požadavků na design. Všechny šrouby jsou vyztuženy, aby se zabránilo pozdějšímu uvolnění.

2. Funkční ladění: Opakovaně laďte funkce push-pull, swing-open a zamykání funkce Thermal Break Okna z hliníkové slitiny zajišťují hladké otevírání, bezpečné zamykání a jednotné mezery. Současně ladit limit přepnout, aby se zabránilo nadměrným úhlům otevření a bezpečnostním problémům, a přizpůsobí se potřebám použití v různých scénářích jako jsou rezidence, školy a komunity důchodců.

Krok 8: Kompletní kontrola hotového výrobku a balení Poslední hlavní kontrolní bod před odesláním.

Teprve po absolvování všech kontrol může být produkt zabalen a odeslán, aby bylo zajištěno, že tepelně zlomí hliník Hliníková okna dodávaná zákazníkovi jsou bez problémů s kvalitou a splňují požadavky na kontrolu kvality hromadné nákupy.

1. Úplná kontrola: Celé okno prochází vizuální kontrolou (kontrola barvy, švů a úhlednosti instalace příslušenství), odběr vzorků výkonu (vodotěsnost, vzduchotěsnost a odolnost proti tlaku větru, testováno podle národních norem) a opětovná funkční kontrola (znovu potvrzení otevření, uzamčení a utěsnění mezer).

2. Balení hotového výrobku: Kvalifikovaná okna jsou obalena perleťovou bavlnou a ochrannou fólií a pevným rohem Chrániče jsou přidány do rohů rámu, aby se zabránilo poškození a deformaci během přepravy. Baleno v šarže dle objednávky, každá šarže obsahuje instalační výkresy, balíčky příslušenství a certifikát produktu.

3. Logistika a dodávka: Logistika a dodávka jsou uspořádány podle požadavků objednávky, vhodné pro dodávka jednoho kusu pro přizpůsobenou domácí výzdobu a dodávka plného nákladu pro hromadné nákupy projektů, zajištění bezpečného dodání výrobků na místo instalace.
